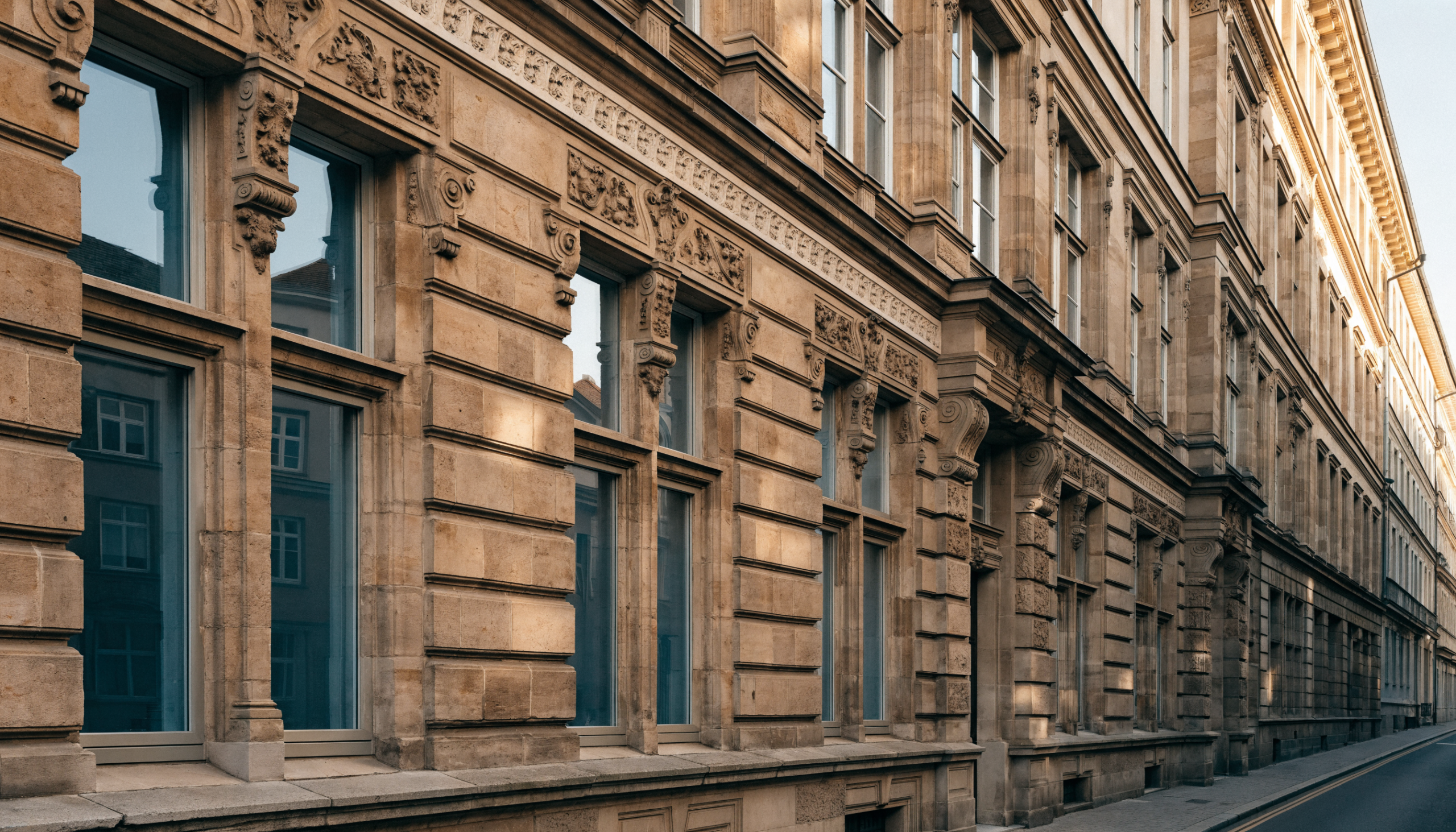

Die 3D-Laservermessung ist heute der präziseste Weg, ein Gebäude vollständig und millimetergenau zu erfassen – von der historischen Altbaufassade im Stuttgarter Westen bis zur komplexen Industriehalle. Statt Maßband und Handskizze liefert ein terrestrischer Laserscanner in kurzer Zeit eine dichte Punktwolke, aus der Grundrisse, Schnitte, CAD-Pläne und BIM-Modelle entstehen. Dieser Ratgeber erklärt Ablauf, realistische Genauigkeit, Kosten und Lieferzeiten – aus der Praxis eines Vermessungsbüros in Stuttgart.
Bei der 3D-Laservermessung tastet ein Laserscanner ein Gebäude von mehreren Standpunkten berührungslos ab und erzeugt eine Punktwolke aus 20–50 Millionen Messpunkten. Wir garantieren eine Endgenauigkeit von ±10 mm im fertigen Modell. Aus den Daten entstehen maßstabsgetreue Pläne und BIM-Modelle. Die Erfassung eines Einfamilienhauses dauert vor Ort 2–4 Stunden, die Planungsgrundlagen liegen in der Regel nach 10–15 Werktagen vor.
Inhaltsverzeichnis
Was ist 3D-Laservermessung?
3D-Laservermessung – auch 3D-Laserscanning genannt – ist ein berührungsloses Messverfahren, bei dem ein Laserscanner die Oberflächen eines Gebäudes dreidimensional erfasst. Der Scanner misst pro Standpunkt hunderttausende Einzelpunkte und setzt daraus ein exaktes räumliches Abbild zusammen. Anders als beim klassischen Handaufmaß entsteht dabei kein einzelnes Maßband-Ergebnis, sondern ein vollständiges digitales Modell der Realität, in dem sich jede Strecke, jede Höhe und jeder Winkel nachträglich abgreifen lässt.
Für Architekten, Projektentwickler und Facility Manager ist das ein grundlegender Vorteil: Kein Maß wird vor Ort vergessen, weil die gesamte Geometrie in der Punktwolke steckt. Gerade im Bestand – etwa bei den verwinkelten Gründerzeitbauten im Stuttgarter Westen oder Süden – ist diese Vollständigkeit entscheidend. In unseren Projekten hat sich gezeigt, dass sich damit spätere Rückfragen und Nachmessungen fast vollständig vermeiden lassen. Die Daten bleiben zudem dauerhaft nutzbar: Wird Monate später ein zusätzliches Maß oder eine weitere Ansicht gebraucht, lässt sich beides ohne erneuten Vor-Ort-Termin direkt aus der archivierten Punktwolke ableiten.
Wie funktioniert ein 3D-Laserscanner?

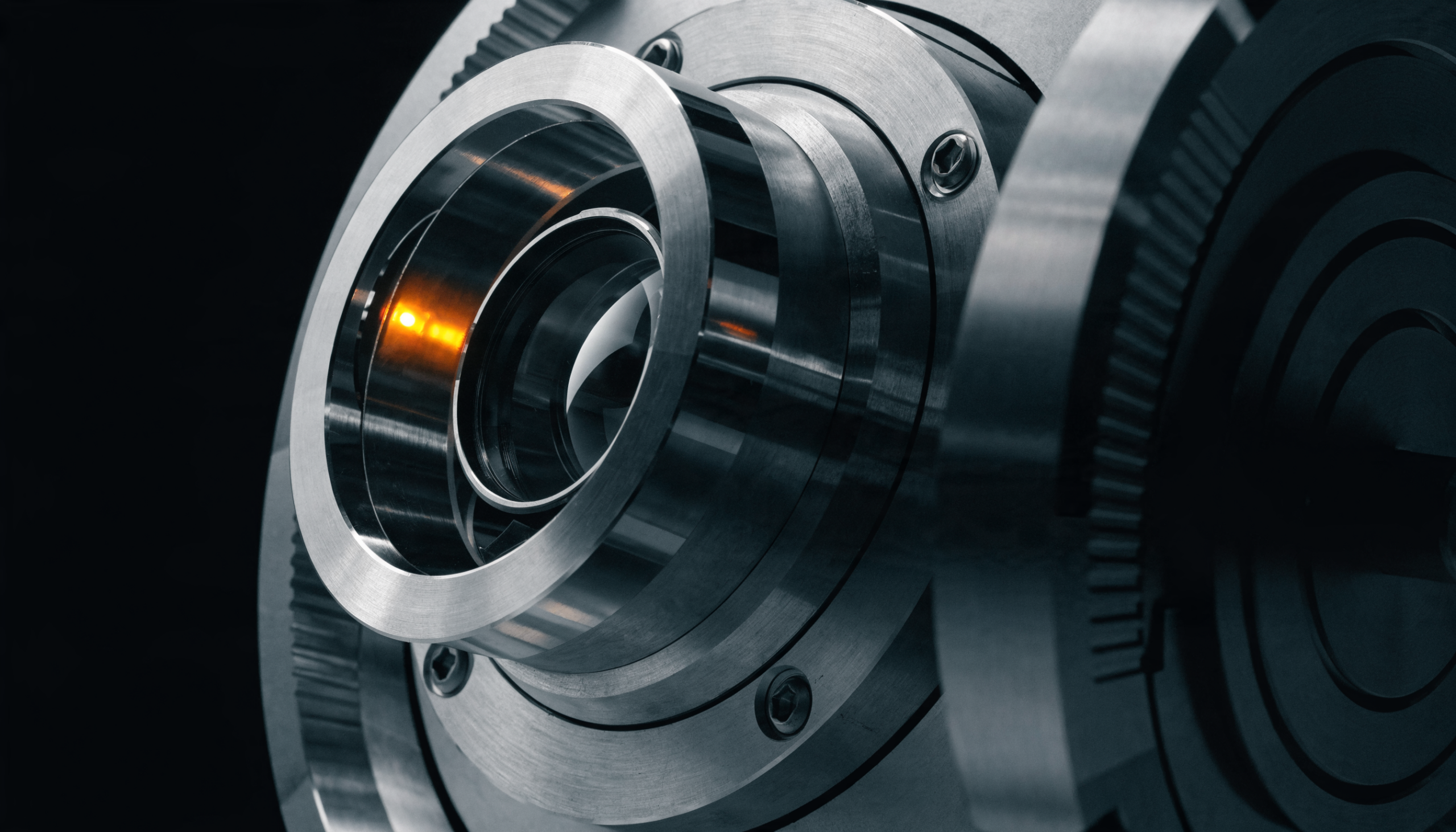

Ein terrestrischer Laserscanner sendet Millionen Laserpulse pro Sekunde aus. Jeder Puls trifft auf eine Oberfläche, wird reflektiert und kehrt zum Gerät zurück. Aus der Laufzeit des Lichts und dem Winkel des rotierenden Messkopfs berechnet der Scanner die exakte Position jedes Punktes im Raum. In einer 360°-Bewegung tastet das Gerät so seine gesamte Umgebung ab und erzeugt pro Standpunkt eine dichte, lückenlose Punktwolke.
Weil ein einzelner Standpunkt immer Schattenbereiche hinter Wänden, Stützen oder Möbeln lässt, wird der Scanner an vielen Positionen aufgestellt. Über gemeinsame Verknüpfungspunkte fügt die Software die Einzelscans anschließend zu einem konsistenten Gesamtmodell zusammen – dem sogenannten Registrieren. Das Ergebnis ist eine georeferenzierte Gesamt-Punktwolke, die das Gebäude vollständig beschreibt.
Distanz aus Lichtlaufzeit
Der Scanner misst, wie lange der Laserpuls zur Oberfläche und zurück braucht – daraus ergibt sich die exakte Entfernung.
360°-Erfassung
Der rotierende Messkopf und ein drehbarer Aufbau tasten den gesamten Raum lückenlos in alle Richtungen ab.
Scans zusammenführen
Über gemeinsame Verknüpfungspunkte werden alle Standpunkte zu einer konsistenten Gesamt-Punktwolke verrechnet.
Wie aus diesen Rohdaten ein nutzbares Modell wird, erklären wir ausführlich in unserem Beitrag dazu, was eine Punktwolke ist.
Ablauf der 3D-Laservermessung Schritt für Schritt
Von der ersten Anfrage bis zum fertigen Plan folgt eine 3D-Laservermessung einem klaren, wiederkehrenden Ablauf. So sieht der typische Projektverlauf bei einer Gebäudevermessung in Stuttgart aus:
Beratung & Zieldefinition
Zuerst klären wir, wofür die Daten gebraucht werden – Grundrisse, Schnitte, ein BIM-Modell oder eine reine Punktwolke. Der gewünschte Detailgrad (LOD 200–400) bestimmt den Aufwand.
Erfassung vor Ort
Der Scanner wird an allen nötigen Standpunkten aufgestellt. Ein Einfamilienhaus ist in 2–4 Stunden erfasst, ein Mehrfamilienhaus in 6–8 Stunden, Gewerbeobjekte bis 2.000 m² in ein bis zwei Arbeitstagen.
Registrierung & Bereinigung
Die Einzelscans werden zur Gesamt-Punktwolke verrechnet, von störenden Objekten bereinigt und georeferenziert. Die fertige Punktwolke steht in der Regel innerhalb von 1–2 Tagen nach der Erfassung bereit.
Auswertung & Modellierung
Aus der Punktwolke entstehen die vereinbarten Ergebnisse: 2D-Pläne, Schnitte, Ansichten oder ein vollständiges BIM-Modell. Die fertigen Planungsgrundlagen liefern wir in der Regel innerhalb von 10–15 Werktagen.
Genauigkeit: Was ±10 mm wirklich bedeuten
Bei der Genauigkeit werden im Markt gern zwei Dinge vermischt, die man klar trennen muss. Wir garantieren eine Endgenauigkeit von ±10 mm. Der Scanner selbst misst Einzelpunkte mit ±1–5 mm – diese Geräte-Distanzmessgenauigkeit ist jedoch nicht mit der Genauigkeit des fertigen Modells zu verwechseln.
Warum dieser Unterschied? Zwischen der Einzelpunkt-Distanzmessung des Geräts und dem fertigen Plan liegen mehrere Schritte – die Registrierung vieler Standpunkte, die Georeferenzierung und die Modellierung. Jeder Schritt bringt kleine Unsicherheiten mit. Die für Ihre Planung relevante Kennzahl ist deshalb immer die Endgenauigkeit des Modells, nicht der Datenblatt-Wert des Scanners. Genau diese Modellgenauigkeit sichern wir mit ±10 mm zu.
Anwendungsbereiche in Stuttgart & Baden-Württemberg
Die 3D-Laservermessung spielt ihre Stärken überall dort aus, wo Geometrie komplex ist oder ein vollständiges, verlässliches Bestandsmodell gebraucht wird. In unseren Stuttgart-Projekten sehen wir vor allem diese Einsatzfelder:
Sanierung & Umbau
Verwinkelte Gründerzeit- und Bestandsbauten im Stuttgarter Kessel exakt erfassen – Basis für jede Umbau- und Sanierungsplanung.
Anlagen & Hallen
Stark strukturierte Industrieanlagen, Stahlbau und Gebäudetechnik erfassen – dort, wo Handaufmaß an seine Grenzen stößt.
Verformungsgerecht
Historische Substanz verformungsgerecht dokumentieren – inklusive Setzungen, Neigungen und unregelmäßiger Wandverläufe.
Planungsgrundlage
Belastbare Bestandsdaten als Ausgangspunkt für Architektur, Fachplanung und Kalkulation – konfliktfrei und vollständig.
Der Schwerpunkt unserer Einsätze liegt in Stuttgart und Baden-Württemberg, wir arbeiten aber deutschlandweit – unter anderem in Berlin, Hamburg, München und Düsseldorf. Bildet die Vermessung den Auftakt einer größeren Bestandsdokumentation, lohnt der Blick auf den gesamten Prozess der Bestandsaufnahme eines Gebäudes.
Von der Punktwolke zum CAD- und BIM-Modell
Die Punktwolke ist das Rohmaterial – der eigentliche Wert entsteht in der Auswertung. Aus den 20–50 Millionen Messpunkten lassen sich alle gängigen Ergebnisse ableiten: maßstäbliche 2D-Grundrisse und Schnitte, Fassadenansichten oder ein vollständiges 3D-Gebäudemodell. Für BIM-Projekte modellieren wir die Punktwolke in ein intelligentes Bauwerksmodell mit Wänden, Decken, Fenstern und Türen um.
Der Detailgrad wird über die LOD-Stufen gesteuert. Wir bieten den Bereich LOD 200 bis 400 an – von der groben Volumenstudie bis zum fertigungsnahen Bauteilmodell. Die Ausgabe erfolgt in den gängigen CAD- und BIM-Formaten, sodass Ihr Planungsteam ohne Umwege weiterarbeiten kann. Wie dieser Weg von der Erfassung bis zum fertigen Modell abläuft, zeigen wir im Detail im Scan-to-BIM-Workflow.
Was kostet eine 3D-Laservermessung?
Der Preis hängt von Größe, Detailgrad und gewünschten Ergebnissen ab. Als Orientierung dienen unsere Pakete für 3D-Laservermessung und Aufmaß:
Als grobe Richtwerte für eine Gebäudevermessung: Ein Einfamilienhaus mit rund 150 m² liegt ab etwa 2.500 €, ein Mehrfamilienhaus mit rund 600 m² bei etwa 5.500 €, größere Gewerbeobjekte ab 2.000 m² ab rund 12.000 €. Den belastbaren Festpreis nennen wir nach einer kurzen Projektbesprechung – transparent und ohne versteckte Positionen. Preistreiber sind vor allem der geforderte Detailgrad, die Zugänglichkeit der Räume und die Frage, ob am Ende nur eine Punktwolke, 2D-Pläne oder ein vollständiges BIM-Modell stehen soll. Der Scan-Termin vor Ort macht dabei meist den kleineren Teil des Aufwands aus – den Ausschlag gibt die Auswertung.
Dauer & Lieferzeiten
Die 3D-Laservermessung teilt sich in zwei Phasen: die Erfassung vor Ort und die anschließende Auswertung. Beide lassen sich gut planen:
Erfassung Einfamilienhaus: 2–4 Stunden vor Ort
Erfassung Mehrfamilienhaus: 6–8 Stunden vor Ort
Gewerbe bis 2.000 m²: 1–2 Arbeitstage vor Ort
Punktwolke verfügbar: innerhalb 1–2 Tagen nach der Erfassung
Fertige Planungsgrundlagen: in der Regel 10–15 Werktage
Ein reines Basis-Aufmaß liefern wir bereits in 5–7 Werktagen. Wie umfangreich die Modellierung ausfällt, hängt vom gewünschten LOD-Level ab – dieser Schritt bestimmt die Auswertungsdauer stärker als die Erfassung selbst.
3D-Laservermessung vs. klassisches Aufmaß
Das klassische Handaufmaß mit Zollstock, Laserdistanzmesser und Handskizze hat seine Berechtigung bei einfachen, kleinen Räumen. Sobald Geometrie, Genauigkeitsanspruch oder Objektgröße steigen, ist die 3D-Laservermessung klar überlegen:
Der Effizienzgewinn ist messbar: Bei der Mengenermittlung erreichen wir mit Punktwolkendaten 60–80 % Zeitersparnis, bei Sanierungs- und Umbauprojekten rund 60 %. Was zunächst nach höherem Technikaufwand aussieht, spart im Projektverlauf spürbar Zeit und vermeidet teure Planungsfehler durch fehlende Maße.
Warum parallelum als Vermessungsbüro Stuttgart
parallelum wurde 2021 in Stuttgart gegründet und verbindet Vermessung mit digitaler Bauwerksmodellierung. Unser interdisziplinäres Team aus Vermessungsingenieuren, Architekten und Software-Entwicklern deckt die gesamte Kette ab – von der Erfassung mit dem Laserscanner bis zum fertigen BIM-Modell. Diese Kombination ist der Grund, warum unsere Daten nicht nur präzise, sondern für die Weiterverarbeitung optimal aufbereitet sind.
±10 mm garantiert
Verlässliche Endgenauigkeit im fertigen Modell – die Kennzahl, die für Ihre Planung zählt.
Vermessung + BIM
Ingenieure, Architekten und Entwickler unter einem Dach – Daten, die direkt weiterverarbeitbar sind.
Stuttgart als Basis
Zuhause in Baden-Württemberg, im Einsatz für Projekte in ganz Deutschland.
Auf Projektanfragen antworten wir innerhalb von 24 Stunden. Ob ein einzelnes Gebäude oder ein ganzes Portfolio – nehmen Sie Kontakt auf, und wir klären den passenden Detailgrad für Ihr Vorhaben.
Häufige Fragen zur 3D-Laservermessung
Wie genau ist eine 3D-Laservermessung?
Was kostet eine 3D-Laservermessung?
Wie lange dauert die Vermessung vor Ort?
Was ist der Unterschied zwischen Punktwolke und BIM-Modell?
Eignet sich 3D-Laserscanning auch für denkmalgeschützte Altbauten?
Arbeitet parallelum nur in Stuttgart?
Fazit
Die 3D-Laservermessung ist der Goldstandard für die vollständige, präzise Erfassung von Gebäuden. Sie liefert eine lückenlose Punktwolke aus 20–50 Millionen Messpunkten, aus der Grundrisse, Schnitte und BIM-Modelle mit einer garantierten Endgenauigkeit von ±10 mm entstehen. Gerade im komplexen Bestand – von der Gründerzeitfassade bis zur Industriehalle – spart das Verfahren Zeit, vermeidet Planungsfehler und schafft eine belastbare Datengrundlage für jedes Bauprojekt. Als interdisziplinäres Vermessungsbüro in Stuttgart begleiten wir Sie von der Erfassung bis zum fertigen Modell.
